SCREEN Semiconductor Solutions Co., Ltd. (SCREEN SPE)
Wafer cleaning, coat/develop, measurement, inspection and packaging lithography systems for semiconductor manufacturing.
Overview
SCREEN Semiconductor Solutions Co., Ltd. (SCREEN SPE) is a SCREEN Holdings Group company in Kyoto, Japan. It builds equipment for semiconductor device manufacturing, covering both 300 mm leading-edge production and 200 mm and smaller wafer lines.
Its product range includes wet stations, single-wafer cleaners and spin scrubbers, coat/develop tracks, a flash lamp annealer, film thickness measurement systems, wafer pattern inspection systems, advanced-packaging lithography and a photomask dimension measurement system. It has developed single-wafer cleaning equipment since 1983.
The company also offers global service, including the SSi technical information service and S-POS, and lists a Japanese and international sales and service network.
Products
10 listedVideos
Catalogues & brochures
Factory & locations

SCREEN Semiconductor Solutions Co., Ltd. (SCREEN SPE)
Wafer cleaning, coat/develop, measurement, inspection and packaging lithography systems for semiconductor manufacturing.
Overview
SCREEN Semiconductor Solutions Co., Ltd. (SCREEN SPE) is a SCREEN Holdings Group company in Kyoto, Japan. It builds equipment for semiconductor device manufacturing, covering both 300 mm leading-edge production and 200 mm and smaller wafer lines.
Its product range includes wet stations, single-wafer cleaners and spin scrubbers, coat/develop tracks, a flash lamp annealer, film thickness measurement systems, wafer pattern inspection systems, advanced-packaging lithography and a photomask dimension measurement system. It has developed single-wafer cleaning equipment since 1983.
The company also offers global service, including the SSi technical information service and S-POS, and lists a Japanese and international sales and service network.
- Parent group
- SCREEN Holdings Co., Ltd.
- Headquarters
- Kyoto, Japan
- Main product areas
- Wafer cleaning, coat/develop, annealing, measurement, inspection, packaging lithography
- Cleaning equipment experience
- Single-wafer cleaning since 1983
Products
SU-3400 Single Wafer Cleaner300 mmAqua spin24 chambers
DT-3000 (SOKUDO DUO) Coat/Develop Track200-300 mmSOKUDODual track
SB-3300 Backside Cleaner (Spin Scrubber, Brush and Chemical Cleaning)300 mmBrush + chemical
SS-3300S Spin Scrubber300 mm16 chambersUp to 1,000 WPH

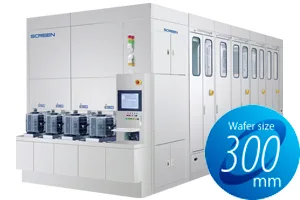

FC-3100 Wet StationWet station
SP-2100 Spin ProcessorSpin processor
RE-3500 Ellipsometric Film Thickness Measurement SystemEllipsometricFilm thickness
VM-2500/VM-3500 Spectroscopic Film Thickness Measurement SystemSpectroscopicFilm thickness
ZI-3600 / ZI-2000 Wafer Pattern Inspection SystemPattern inspection
DW-3100 Direct Imaging System for Advanced PackagesDirect imagingPLP version
